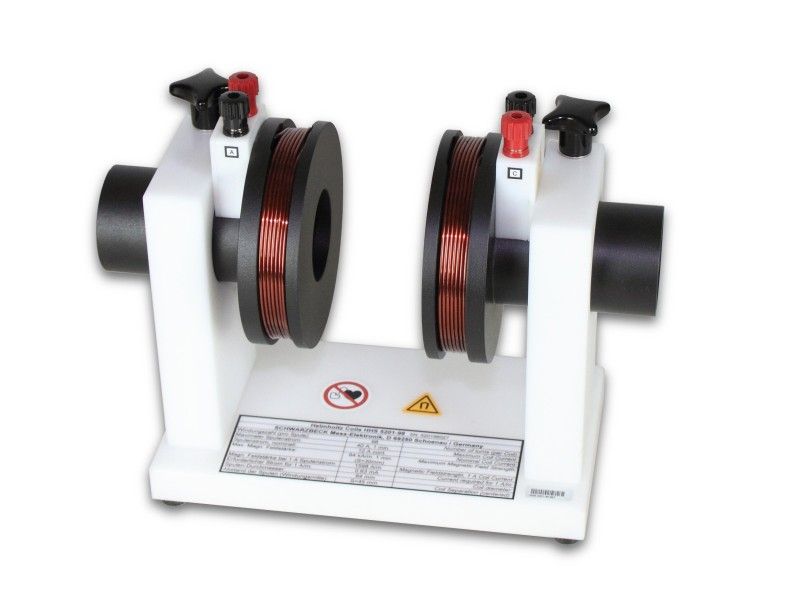

HHS 5201-98 - Rundes Helmholtz-Spulenpaar



HHS 5201-98 - Rundes Helmholtz-Spulenpaar





  • HHS 5201-98





Windungszahl:  98
Maximaler Spulenstrom:

 40 A (1 min.)
 15 A (5 min.)

Spulenstrom, nominell:  12 A
Spulenabstand einstellbar (bez. auf Spulenmitte):  ca. 29 ... 95 mm
Empfohlener Spulenabstand bez. auf Spulenmitte: 45 mm
Alle nachfolgenden Angaben beziehen sich auf 45 mm Spulenabstand.
Max. Magn. Feldstärke:  64 kA/m, 1 min.
Magnetische Nennfeldstärke:  20 kA/m
Magn. Feldstärke bei 1 A Spulenstrom:

 1598 A/m

Erforderlicher Strom für 1 A/m:  0.626 mA
Wandlungsmaß Strom-Feldstärke:  64.07 dB/m
Spulen-Durchmesser:  84 mm (58 - 110 mm)
Abmessungen:  240 m x 240 m x 130 mm
Anschlüsse:  4 mm Laborbuchsen mit kombinierter Schraubklemme
Induktivität (pro Spule):  0.84 mH
Induktivität (Spulenpaar):

 2.3 mH / 30 mm
 2.0 mH / 50 mm
 1.8 mH / 90 mm

Nutzbarer Frequenzbereich:
(Spulenpaar)
 DC - 200 kHz

Resonanzfrequenz:
(Spulenpaar)

 >600 kHz

Gewicht:

 4.1 kg



Datenblatt HHS 5201-98
