BBV 9743 B - Broadband Preamplifier BBV 9744 - Broadband Preamplifier BBV 9745 - Broadband Preamplifier BBV 9748 - Broadband Preamplifier BBV 9718 D - Microwave Broadband Preamplifier BBV 9719 - Microwave Broadband Preamplifier BBV 9721 - Microwave Broadband Preamplifier



BBV 9743 B - Breitband-Vorverstärker

  • BBV9743B
  • Schwarzbeck BBV 9743 B - Typical Gain




Frequenzbereich nominell:

 10 MHz - 6 GHz

Rauschmaß:

 typ. <2.7 dB (1.0 GHz)

Verstärkung:

 typ. +28 dB

Amplitudengang:

 < +/- 3 dB

1 dB Kompressionspunkt am Eingang:

 > -18 dBm
 (89 dBµV)

Impedanz:

 50 Ω



VSWR Eingang / Ausgang:

 < 2 : 1



Umgebungstemperatur:

 -10°C ... +60°C

Stromversorgung extern:

 + 10-15 V
 120 mA

Material des Gehäuses:

 Aluminium

Gehäuseabmessungen:

 42 x 35 x 27 mm

Abmessungen über alles:

 82 x 38 x 27 mm

Gewicht:

 150 g



  Datenblatt BBV 9743 B






BBV 9744 - Breitband-Vorverstärker

  • Schwarzbeck BBV 9744 - Broadband Coaxial Preamplifier
  • Schwarzbeck BBV 9744 - Typical Gain




Frequenzbereich nominell:

 9 kHz - 6 GHz

Rauschmaß:

 typ. 2.5 dB (1.0 GHz)

Verstärkung:

 typ. +28 dB

Amplitudengang:

 typ. < +/- 3 dB

1 dB Kompressionspunkt am Eingang:

 > -20 dBm
 (87 dBµV)

Impedanz:

 50 Ω



VSWR Eingang / Ausgang:

 typ. < 2 : 1



Umgebungstemperatur:

 -10°C ... +60°C

Stromversorgung Extern:

 + 10-15 V
 120 mA

Material des Gehäuses:

 Aluminium

Gehäuseabmessungen:

 42 x 35 x 27 mm

Abmessungen über alles:

 82 x 38 x 27 mm

Gewicht:

 160 g



  Datenblatt BBV 9744






BBV 9745 - Breitband-Vorverstärker

  • BBV 9745 - Broadband Coaxial Preamplifier
  • BBV 9745 - Typical Gain




Frequenzbereich nominell:

 9 kHz - 2 GHz

Rauschmaß:

 typ. 2.5 dB (1.0 GHz)

Verstärkung:

 typ. +30 dB

Amplitudengang:

 < +/- 3 dB

1 dB Kompressionspunkt am Eingang:

 > -20 dBm
 (87 dBµV)

Impedanz:

 50 Ω



VSWR Eingang / Ausgang:

 < 2 : 1



Umgebungstemperatur:

 -10°C ... +60°C

Stromversorgung Extern:

 + 10-15 V
 120 mA

Material des Gehäuses:

 Aluminium

Gehäuseabmessungen:

 42 x 35 x 27 mm

Abmessungen über alles:

 82 x 38 x 27 mm

Gewicht:

 150 g



Datenblatt BBV 9745






BBV 9748 - Breitband-Vorverstärker

  • BBV 9748 - Typical Gain
  • BBV 9748




Frequenzbereich nominell:

 10 MHz - 8 GHz

Rauschmaß:

 typ. 2.7 dB (1.0 GHz)

Verstärkung:

 typ. 29 dB

Amplitudengang:

 < +/- 3 dB

1 dB Kompressionspunkt am Eingang:

 > -17 dBm


Impedanz:

 50 Ω



VSWR Eingang / Ausgang:

 < 2 : 1



Umgebungstemperatur:

 -10°C ... +60°C

Stromversorgung Extern:

 + 10-15 V
 120 mA

Material des Gehäuses:

 Aluminium

Gehäuseabmessungen:

 42 x 28 x 29 mm

Abmessungen über alles:

 85 x 36 x 29 mm

Gewicht:

 130 g



Datenblatt BBV 9748






BBV 9718 D - Mikrowellen Breitbandverstärker

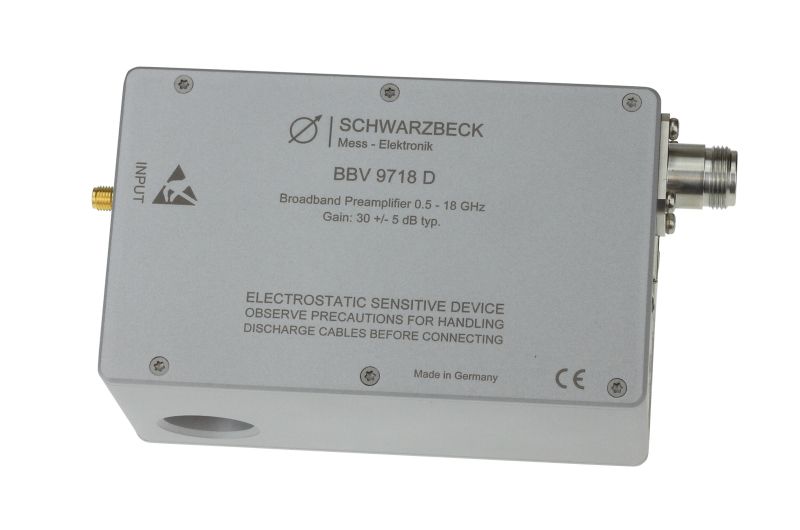

  • BBV 9718 D

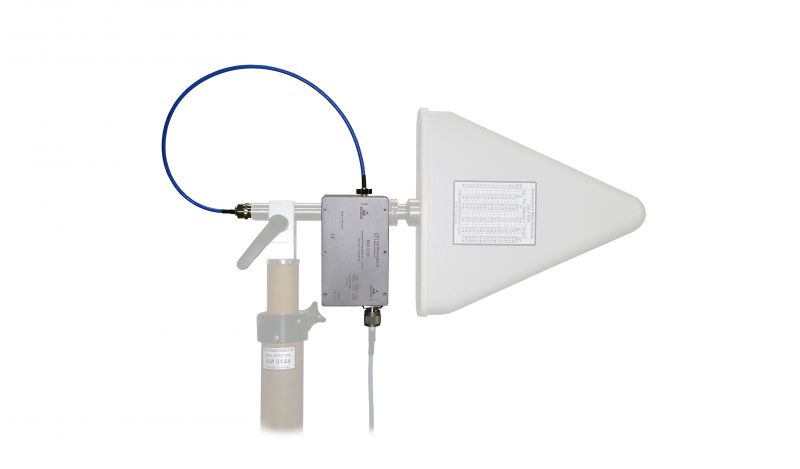

  • BBV 9718 D

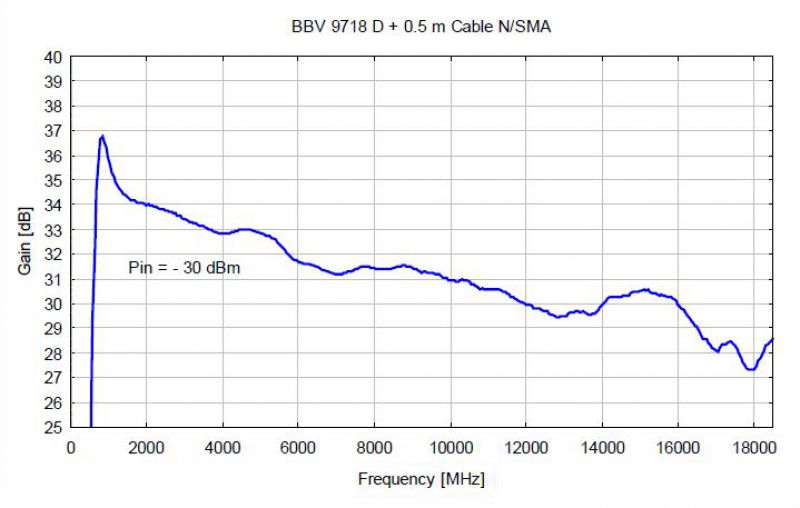

  • Gain - BBV 9718 D


Rauscharmer Kleinsignal Breitband- Vorverstärker zur Empfindlichkeitserhöhung bei Feldstärkemessungen und allgemeinen Dämpfungsmessungen bis 18 GHz. Durch den eingebauten Akku ist ein Betrieb ohne Netzteil für ca. 8h möglich.



Frequenzbereich nominell:

 1 - 18 GHz

Nutzbarer Frequenzbereich:

 0.5 - 20 GHz

Anschlüsse:

 50 Ω N/SMA

Befestigung:

 d=22 mm

Rauschmaß:

 2 dB

Verstärkung:

 typ. 30 dB +/- 5 dB

SWR typ.:

 <2

Max. Eingangsleistung:

 -10 dBm (97 dBµV)

Abmessungen:

 155 x 80 x 67 mm

Gewicht:

 ~1.0 kg






Dataenblatt BBV 9718 D




BBV 9719 - Breitband Mikrowellenverstärker

  • BBV 9719 - Broadband Preamplifier
  • BBV 9719 - Typical Gain



Frequenzbereich nominell:

 18 GHz - 26.5 GHz

Nutzbarer Frequenzbereich:

 12 GHz - 28 GHz

Verstärkung:

 typ. 33 dB +/- 2 dB

Verstärkung min.:

 30 dB

SWR typ.:

 <2

Max. Eingangsleistung:

 -20 dBm (87 dBµV)

1 dB Kompressionspunkt: (ausgangsseitig)

>+17 dBm (124 dBµV)

Rauschmaß:

 3.5 dB

Anschlüsse:

 SMA 50 Ω

Versorgungsspannung:

 12 V - 15 V CD

Stromaufnahme:

 250 - 300 mA

Stromversorgung:
(Laborbuchsen)

 4 mm

Abmessungen:

 210 x 100 x 60 mm

Gewicht:

 400 g



Ein kurzes Verbindungskabel zur Verbindung der Antenne mit dem BBV 9719 mit SMA-Steckern wird mitgeliefert.



Datenblatt BBV 9719



Optionen:

Option Akku: Akkupack für BBV 9718 oder 9719

Option ALCS 2-24A: Ladegerät ALCS 2-24A für Akkupack.

Option PS: Steckernetzteil für BBV 9718 oder 9719






BBV 9721 - Breitband Mikrowellenverstärker

  • BBV 9721 - Broadband Coaxial Preamplifier
  • BBV 9721 - Typical Gain



Der BBV 9721 ist ein rauscharmer Kleinsignal- Breitband-Vorverstärker zur Empfindlichkeitserhöhung bei Feldstärkemessungen und allgemeinen Dämpfungsmessungen von 18 bis 40 GHz.



Frequenzbereich nominell:

 18 GHz - 40 GHz

Verstärkung:

 typ. 35 dB +/- 4 dB

Verstärkung min.:

 27 dB

SWR typ.:

 <2.6

Max. Eingangsleistung:

 -20 dBm (87 dBµV)

1 dB Kompressionspunkt: (ausgangsseitig)

>+15 dBm (122 dBµV)

Rauschmaß:

 5.5 dB

Anschlüsse:

 2.92 mm 50 Ω

Versorgungsspannung 1:

 +8 V / 400 mA CD

Versorgungsspannung 2:

 - 8 V / 50 mA DC

Stromversorgung:
(Sicherheitslaborbuchsen)

 4 mm

Abmessungen:

 370 x 95 x 65 mm

Gewicht:

 0.86 kg



Mitgeliefert wird ein kurzes Kabel mit 2.92 mm Steckern zum Anschluß der Antenne (z.B. BBHA 9170) an BBV 9721.



Datenblatt BBV 9721





Optionen:

Option PS 9721: Spannungsversorgungseinheit für BBV 9721, primär 110 V oder 230 V, inkl. Kabelsatz mit Sicherheitssteckern zur Versorgung von BBV 9721.

Datenblatt PS 9721



Option PS 9721 Battery: Spannungsversorgungseinheit inkl. Akkumulator für BBV 9721, primär 110 V oder 230 V, inkl. Kabelsatz mit Sicherheitssteckern zur Versorgung von BBV 9721.

Datenblatt PS 9721 Battery
