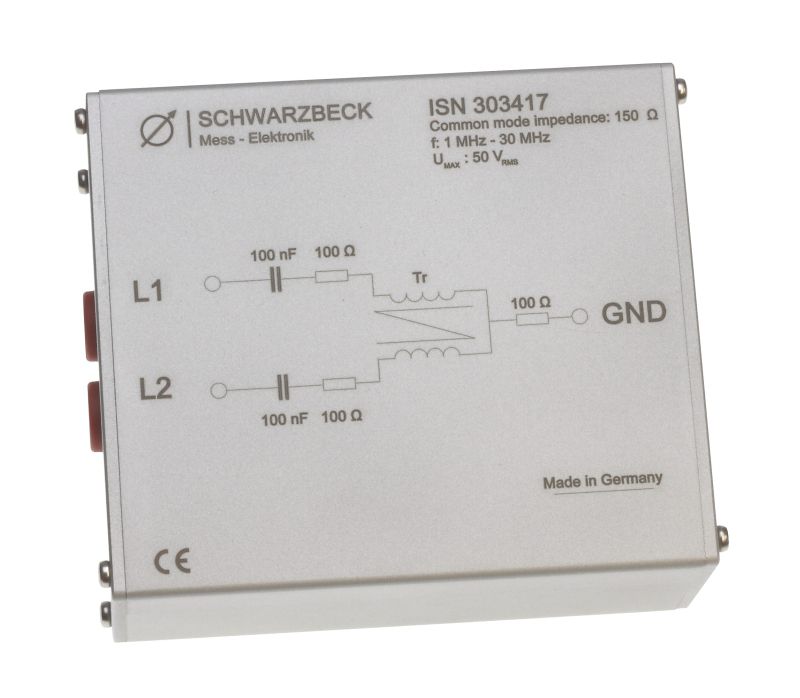

ISN 303417 - Impedanzstabilisierungsnetzwerk



  • ISN 303417


ISN 303417 ist ein Impedanz-Stabilisierungs- Netzwerk (ISN) was bei der Stromzangen- Messung von leitungsgebundenen Störaussendungen in WPT (Wireless Power Transmission) Systemen eingesetzt wird. Es ist speziell für die Prüfung nach ETSI EN 303417 Kapitel 6.2.4 angefertigt. Der Schaltplan ist in Abb. 2 zu sehen. In Abb. 3 wird der gesamte Prüfaufbau mit dem ISN gezeigt. Für Gleichtaktsignale (common mode) stellt es eine Impedanz von 150 Ω dar (siehe Abb. 4). Für Gegentaktsignale (differential mode) ist die Impedanz des ISNs (siehe Abb. 5) ausreichend hoch um diese nicht zu belasten.



Frequenzbereich für Betrieb:

 15 kHz ... 30 MHz
Messbereich für Gleichtaktstörspannung nach ETSI EN 303417:

 1 MHz ... 30 MHz
Gleichtakt-Impedanz:

 150 Ω ± 20 Ω
Max. Eingangsspannung (AC)

 50 Vrms
Max. Eingangsspannung (DC)  200 V
Dauerleistung:  5 W
Gehäusematerial:  Aluminium
L1, L2 Anschlüsse:  Safety laboratory jacks, 4 mm
GND Anschluss:  4 mm laboratory jack
Gehäuseabmessungen:  130 mm x 105 mm x 55 mm
Gewicht:  approx. 500 g

pdficon small Datenblatt ISN 303417
