Aktive Rahmenantennen / Magnetfeldsonden

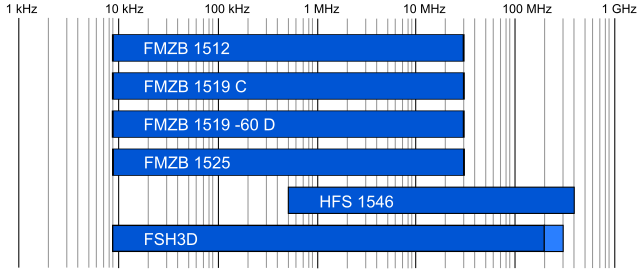

FMZB 1512 - Active Loop Antenna FMZB 1519 C - Active Loop Antenna FMZB 1519-60 C - Active Loop Antenna FMZB 1525 - Active Handheld RX Loop Antenna HFS 1546 - Active Magnetic Field Probe with electrically shielded loop FSH3D - Isotropic 3-axial RX Loop Antenna



FMZB 1512 - Aktive Empfangs-Rahmenantenne



  • Schwarzbeck FMZB1512


Die FMZB 1512 ist eine aktive, geschirmte und handgeführte Empfangsrahmenantenne mit nahezu konstantem Wandlungsmaß im gesamten Frequenzbereich und kann für Messungen nach CISPR, MIL, FCC, EN, ISO, ANSI, ETSI und diverse andere Normen eingesetzt werden.

Sie eignet sich zur frequenzselektiven Messung der Magnetfeldstärke (oder auch zur Messung der fiktiven E-Feldstärke) im Bereich von 9 kHz bis 30 MHz.

Die Rahmenantenne ist speziell für den mobilen Einsatz ausgelegt, z.B. mit einem tragbaren Spektrumanalysator. Mit einem CISPR 16 Messempfänger (z.B. FCKL 1528) ergibt sich ein komfortabler, impulstauglicher und gleichzeitig rauscharmer Feldstärkemessplatz.



Frequenzbereich nominell: 9 kHz - 30 MHz
Rahmendurchmesser: 150 mm
HF Anschluß: N-female 50 Ω
Wandlungsmaß für fiktive E Feldstärke: 20 dB/m
Wandlungsmaß für H Feldstärke: -31.5 dB/Ωm
Abschwächer: 0 - 33 dB
in 3 dB steps

Maximalfeldstärke:
(Schalter kE  44 dB/m)

162 dBμV/m (126 V/m)
110.5 dBμA/m (0.33 A/m)
Frequenzgang: < +/- 3 dB
Betriebsdauer bei voller Akkuladung: > 12 h (typ. 16 h)
Akkukapazität: NiMH 9.6 V 800 mAh
Halterohr: 22 x 40 mm
Abmessungen: 165 x 350 x 45 mm
Gewicht: 500 g



Datenblatt FMZB 1512

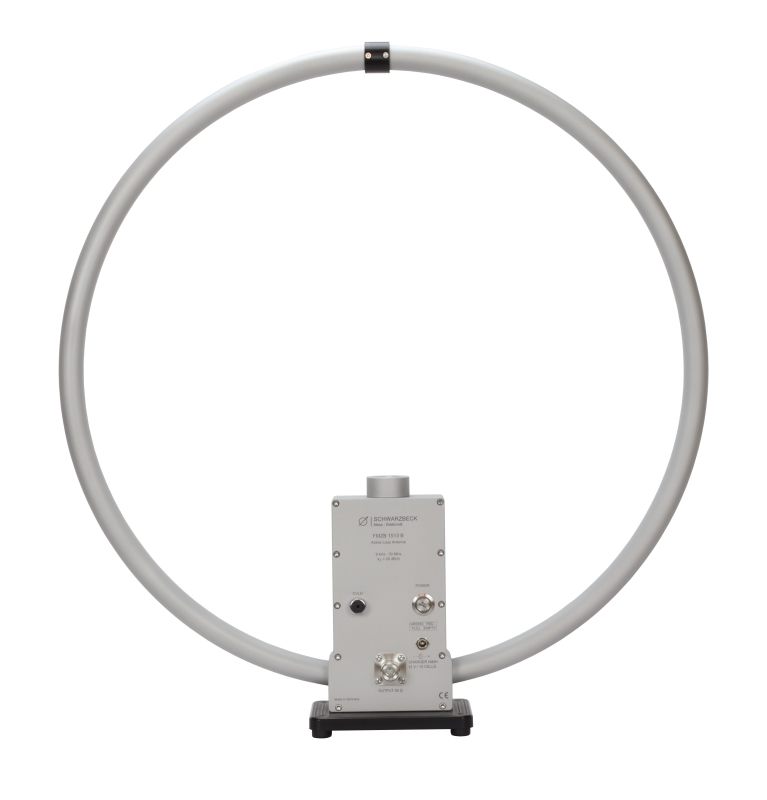

FMZB 1519 C - Aktive Empfangs-Rahmenantenne



NEU

  • FMZB 1519 C




Aktive, geschirmte Empfangs-Rahmenantenne mit nahezu konstantem Wandlungsmaß im gesamten Frequenzbereich (9 kHz – 30 MHz). Die Rahmenantenne ist für den Akkubetrieb ausgelegt, um eventuell vorhandene Netzstörungen zu minimieren.

Eine Übersteuerungs-Anzeige wird aktiviert, wenn sich ein eingehendes Signal dem 1 dB Kompressionspunkt nähert oder diesen überschreitet.

Mit einem CISPR 16 Messempfänger ergibt sich ein komfortabler, impulstauglicher und gleichzeitig rauscharmer Feldstärke-Messplatz. Das robuste, gefräste Schirmgehäuse aus Aluminium ist mit Kameragewinden ausgestattet, die sowohl die Montage eines Haltegriffs erlauben, als auch zur Montage auf Stativen (z.B. AM 9144) geeignet sind.

Die FMZB 1519 C ist mit 10 NiMH-Mignonzellen ausgestattet.

Sie eignet sich zur frequenzselektiven Messung der Magnetfeldstärke (oder auch der fiktiven E-Feldstärke) im Langwellen-, Mittelwellen und Kurzwellenbereich. Die Rahmenantenne kann für Messungen nach CISPR (z.B. 16 1 4), MIL, FCC, EN, ISO, ANSI, ETSI und diverse andere Normen eingesetzt werden.






Frequenzbereich nominell: 9 kHz - 30 MHz
Anschluss: N-Buchse 50 Ω
Wandlungsmaß für fiktive E-Feldstärke: 20 dB/m
Wandlungsmaß für H-Feldstärke: -31.5 dB/Ωm
Rahmendurchmesser: 0.5 m
Feldstärkemessbereich
QP / 9 kHz 6 dB ZF-Bandbreite:
31-140 dBμV/m (1 MHz)

Feldstärkemessbereich
AV / 200 Hz 6 dB ZF-Bandbreite:

11-140 dBμV/m (1 MHz)
Frequenzgang: < +/- 1 dB
Stehwellenverhältnis am Ausgang: < 2
Betriebsdauer bei voller Akkuladung: > 12 h (typ. 20 h)
Akku: 12 V NiMH 1.9 Ah
Betriebsanzeige: LED grün > 10.6 V
Batt. -Reserve: LED gelb 9.7 V - 10.6 V
Mastmontagegewinde (unten): 3/8", 1/4"
Griffmontagegewinde (oben) 3/8"
Abmessungen: 530 x 590 x 110 mm
Gewicht: 1.9 kg



Datenblatt FMZB 1519 C








FMZB 1519-60 C - Aktive Empfangs-Rahmenantenne



NEU

  • FMZB_1519-60_C




Aktive, geschirmte Empfangs- Rahmenantenne mit nahezu konstantem Wandlungsmaß im gesamten Frequenzbereich (9 kHz – 30 MHz). Die Rahmenantenne ist für den Akkubetrieb ausgelegt, um eventuell vorhandene Netzstörungen zu minimieren.

Eine Übersteuerungs- Anzeige wird aktiviert, wenn sich ein eingehendes Signal dem 1 dB Kompressionspunkt nähert oder diesen überschreitet.

Mit einem CISPR 16 Messempfänger ergibt sich ein komfortabler, impulstauglicher und gleichzeitig rauscharmer Feldstärke- Messplatz. Das robuste, gefräste Schirmgehäuse aus Aluminium ist mit Kameragewinden ausgestattet, die sowohl die Montage eines Haltegriffs erlauben, als auch zur Montage auf Stativen (z.B. AM 9144) geeignet sind.

Die FMZB 1519-60 C ist mit 10 NiMH-Mignonzellen ausgestattet. Sie eignet sich zur frequenzselektiven Messung der Magnetfeldstärke (oder auch der fiktiven E-Feldstärke) im Langwellen-, Mittelwellen und Kurzwellenbereich. Die Rahmenantenne kann für Messungen nach CISPR (z.B. 16-1-4), MIL, FCC, EN, ISO, ANSI, ETSI und diverse andere Normen eingesetzt werden.





Frequenzbereich nominell: 9 kHz - 30 MHz
Anschluss: N-Buchse 50 Ω
Wandlungsmaß für fiktive EFeldstärke: 20 dB/m
Wandlungsmaß für H-Feldstärke: -31.5 dB/Ωm
Rahmendurchmesser: 0.6 m

Feldstärkemessbereich
QP / 9 kHz 6 dB ZF-Bandbreite:

30-140 dBμV/m (1 MHz)

Feldstärkemessbereich
AV / 200 Hz 6 dB ZF-Bandbreite:

8-140 dBμV/m (1 MHz)
Frequenzgang: < +/- 1 dB
Stehwellenverhältnis am Ausgang: < 2
Betriebsdauer bei voller Akkuladung: > 12 h (typ. 20 h)
Akku: 12 V NiMH 1.9 Ah
Betriebsanzeige: LED grün > 10.6 V
Batt. -Reserve: LED gelb 9.7 V - 10.6 V
Mastmontagegewinde (unten): 3/8", 1/4"
Haltegriffmontagegewinde (oben) 3/8"
Abmessungen: 630 x 690 x 110 mm
Gewicht: 2.0 kg



Datenblatt FMZB 1519-60 C








FMZB 1525 - Aktive Empfangs-Rahmenantenne



  • FMZB 1525


Die FMZB 1525 ist eine aktive, geschirmte handgeführte Empfangsrahmenantenne mit nahezu konstantem Wandlungsmaß im gesamten Frequenzbereich und kann für Messungen nach IEEE 299 2006, MIL 285 und diversen anderen Normen wie CISPR, FCC, EN, ISO, ANSI, ETSI eingesetzt werden.

Sie eignet sich zur frequenzselektiven Messung der Magnetfeldstärke (oder auch zur Messung der fiktiven E-Feldstärke) im Bereich von 9 kHz bis 30 MHz.

Die Rahmenantenne ist speziell für den mobilen Einsatz ausgelegt, z.B. mit einem tragbaren Spektrumanalysator. Mit einem CISPR 16 Messempfänger ergibt sich ein komfortabler, impulstauglicher und gleichzeitig rauscharmer Feldstärkemessplatz.



Frequenzbereich nominell: 9 kHz - 30 MHz
Rahmendurchmesser: 300 mm
HF Anschluß: N-female 50 Ω
Wandlungsmaß für fiktive E Feldstärke: 10 dB/m
Wandlungsmaß für H-Feldstärke: -41.5 dB/Ωm
Maximalfeldstärke: 125 dBμV/m (1.8 V/m)
Stehwellenverhältnis am Ausgang: < 2
Betriebsdauer bei voller Akku-ladung: > 12 h (typ. 16 h)
Akkukapazität: NiMH 9.6 V 800 mAh
Halterungsrohr: 22 x 40 mm
Abmessungen: 165 x 350 x 45 mm
Gewicht: 540 g



Datenblatt FMZB 1525








HFS 1546 - Aktive H-Feld-Sonde mit elektrisch abgeschirmtem Rahmen



  • HFS 1546


Die HFS 1546 ist eine aktive H-Feld-Sonde für den Frequenzbereich 150 kHz bis 400 MHz. Der kleine Rahmendurchmesser von 50 mm ermöglicht frequenzselektive Messungen von niedrigen Grenzwerten, wie z.B. bei medizinischen Implantaten, bis zu einer Frequenz von 400 MHz. Der eingebaute Akku ermöglicht den mobilen Einsatz für bis zu 10 h.



Frequenzbereich: 150 kHz - 400 MHz
Anschluß: N-Buchse 50 Ω
Rahmendurchmesser (Mitte): 50 mm
Antennenwandlungsmaß KH (typ).: -4.0 dB/Ωm
Aussteuerungsgrenze: 105 dBμA/m
Untere Nachweisgrenze typ.: -13.5 dBμA/m
Betriebsdauer: > 10 h
Akku: NiMH 7.2 V 1000 mAh
Befestigungsrohr: 22 mm
Gesamtlänge: 610 mm
Gewicht (incl. Akkus): 890 g



Datenblatt HFS 1546








FSH3D - Isotrope 3-achsige Empfangs-Rahmenantenne



  • Schwarzbeck FSH3D isotropic H-field antenna for handheld spectrum analyser
  • Schwarzbeck FSH3D


Die FSH3D besteht aus drei identischen, geschirmten Rahmenantennen, die alle senkrecht aufeinander stehen. Im Anschluss folgt die geschirmte Umschalt- und Verstärkereinheit, die direkt mit dem Ausgang der FSH3D verbunden ist (N-Stecker) und über den Binderstecker mit Betriebsspannung und Logiksignalen zur Achsenauswahl versorgt wird.Die Belegung des Bindersteckers ist zum Betrieb mit den weit verbreiteten, tragbaren Spektrumanalysatoren FSH 3/6 bzw. FSH 4/8 von Rohde & Schwarz ausgelegt.

Zum Schutz vor Umgebungseinflüssen wie Staub oder Spritzwasser ist die FSH3D mit einem HF-transparenten Radom ausgestattet. Aufgrund des geringen Gewichts kann die FSH3D direkt auf den Spektrumanalysator aufgeschraubt werden. Alternativ ist auch ein vom Messgerät räumlich abgesetzter Betrieb möglich, dann kann die FSH3D bequem am 50 mm dicken Schaftrohr gehalten werden (z.B. Schwenkmethode) oder auch am 22 mm Rohr auf einem Stativ oder Mast befestigt werden (Dreh- und Punktrastermethode).



Frequenzbereich nominell: 9 kHz - 200 MHz
Frequenzbereich nutzbar: 9 kHz - 300 MHz
Koaxial-Anschluss: N-Buchse 50 Ω
Versorgungsspannung: 5 V DC < 100 mA
Stecker für Spannungsversorgung und Logiksignale: Binder 99-0421-10-07 Serie 712
Antennenwandlungsmaß für fiktive E-Feldstärke: 42...70 dB/m
VSWR: typ. < 1.5 (20 kHz - 50 MHz)
Entkopplung der Achsen: typ. > 20 dB/m
1 dB Kompression am Ausgang: typ. 118 dBμV
Rahmendurchmesser: 112 mm
Abmessungen: 550 x 146 x 146 mm
Gewicht: 850 g
Umgebungsbedingungen: -10°C - +50°C, IP54



Datenblatt FSH3D
