Passive magnetische Rahmenantennen (TX)

pdficon large Übersicht passive magnetische Antennen, TX-Loop Antennas




HFRA 1356



Die HFRA 1356 ist eine auf Resonanz abgestimmte passive Rahmenantenne.

Die Antenne ist zur effizienten Erzeugung definierter Magnetfelder bei 13.56 MHz mit ( vorgesehen, zum Beispiel
beim Testen von Nahfeldkommunikationskomponenten (NFC) oder Messungen im RFID - Bereich.

NFC wird in den Standards ISO 18092, ECMA 340, ETSI TS
102190 beschrieben und dient zur Datenübertragung auf Strecken von einigen cm.



Bandbreite: typ. 350 kHz

Durchmesser: 250 mm

2 Windungen

BNC - Anschlüsse

16 W



pdficon small Datenblatt HFRA 1356

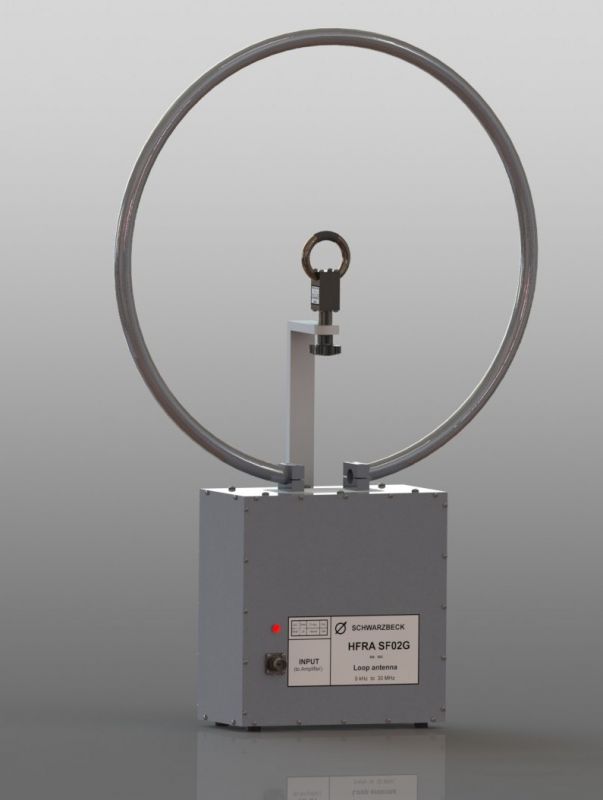

  • Schwarzbeck HFRA-SF02G tuneable resonant magnetic loop antenna



HFRA SF02G



Abstimmbare magnetische Rahmenantenne

zur Erzeugung extrem hoher Magnetfeldstärken

im Bereich 10 kHz bis 30 MHz nach VG95373-13:2008-11

und VG95373-23:2008-11.

Mit Sensorrahmen HFRAE 5163 und Steuerkabel.



Datasheet HFRA SF02G

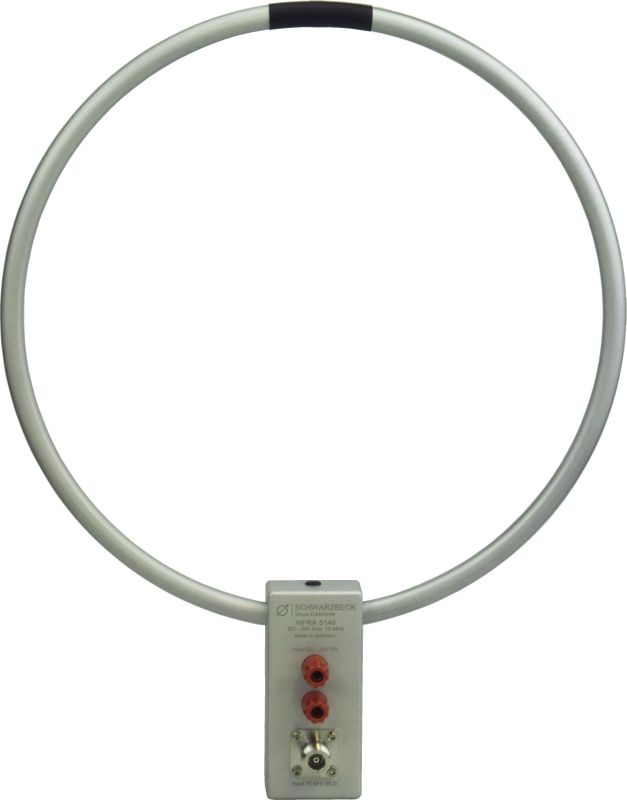

  • HFRA 5146



HFRA 5146



Runder Senderahmen

DC-200 kHz und 15 MHz

Durchmesser: 300 mm

N-Buchse



pdficon small Datenblatt HFRA 5146






HFRA 5148



Runder Senderahmen

Durchmesser 180 mm

1 Windung

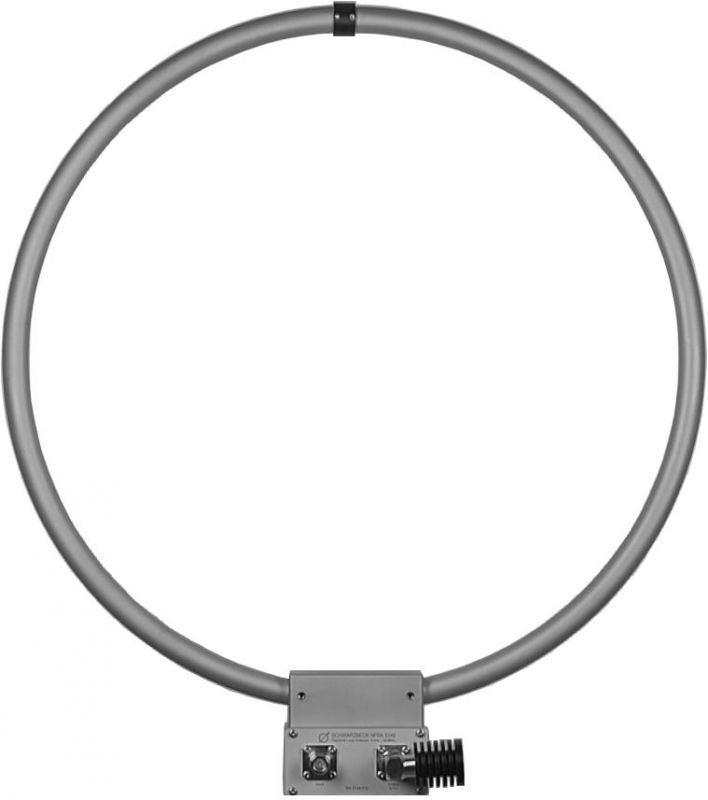

  • Schwarzbeck HFRA5149 circular transmitting loop antenna




HFRA 5149



Runder Senderahmen

9 kHz - 30 MHz

Durchmesser 500 mm

inkl. 50 Ohm Abschluss

20 Watt

N-Buchsen



pdficon small Datenblatt HFRA 5149








HFRA 5152



Runder, geschirmter Senderahmen

Durchmesser 250 mm

DC-3 MHz



Datenblatt HFRA 5152

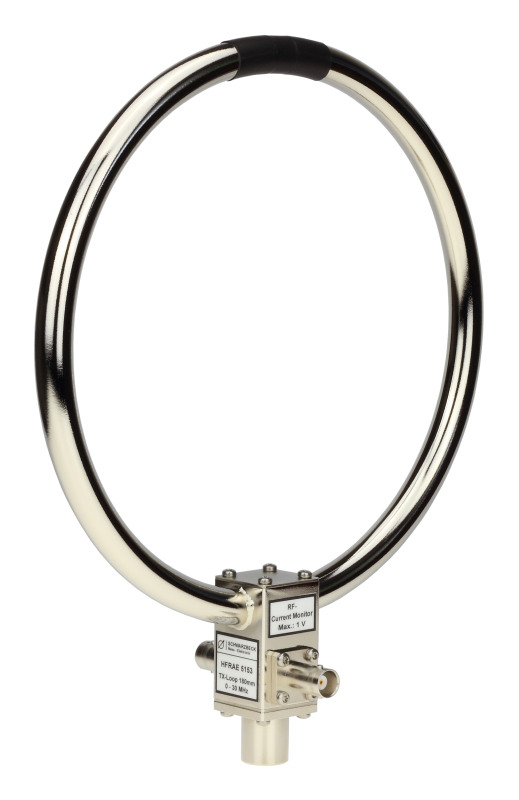

  • HFRA 5153 - Passive Magnetic TX Loop Antenna - Schwarzbeck



HFRA 5153



Runder, geschirmter Senderahmen

Durchmesser 180 mm

0-20 (30) MHz

5W



Datenblatt HFRA 5153






HFRA 5154



Runder, geschirmter Senderahmen

Durchmesser 100 mm

0.1-30 MHz

0.5W

Übertrager 50 Ohm



Datenblatt HFRA 5154

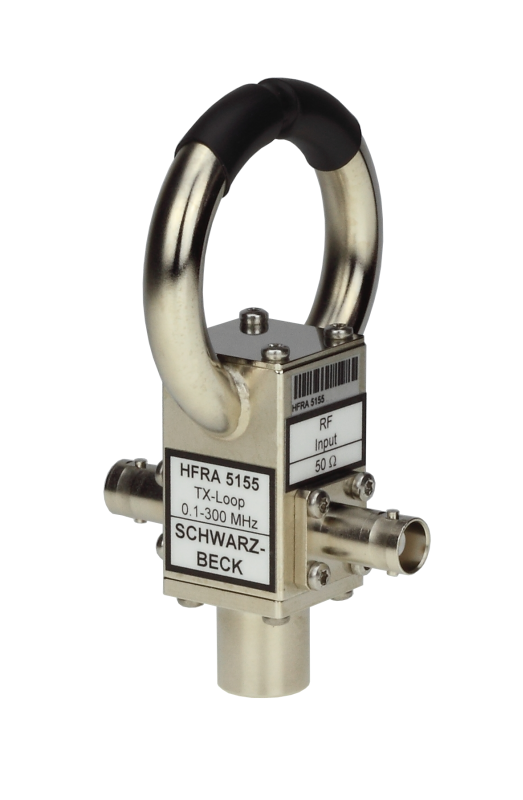

  • HFRA 5155 - Passive Magnetic TX Loop Antenna - Schwarzbeck



HFRA 5155



Die HFRA 5155 - Rahmenantenne für magnetische Felder ist zur Erzeugung von kleinen bis mittleren Magnetfeldstärken im Frequenzbereich 100 kHz - 300 MHz einsetzbar. Sie besteht aus einer einzigen, geschirmten Windung mit einem Durchmesser von 50 mm.
Die Glättung des Frequenzgangs wird durch Verwendung eines Breitband- Übertragers erreicht.



Frequenzbereich: 100 kHz ... 100 (300) MHz
Rahmendurchmesser: 50 mm
Anschluss: BNC
Max. Eingangsleistung: 2 W
   Impedanz der Signalgeneratoren bzw. Leistungsverstärker: 50 Ω
Impedanz der hochohmigen Tastköpfe zur Stromkontrolle am 10 Ω Monitorausgang: > 10 kΩ
Maximaler Rahmenstrom: 0.44 A
Maximalspannung am Monitorausgang: 4.4 V
Montage (Stativgewinde): 3/8"
Material: Messing, vernickelt
Abmessungen: 105 x 60 x 62 mm
Gewicht: 145 g



Datenblatt HFRA 5155

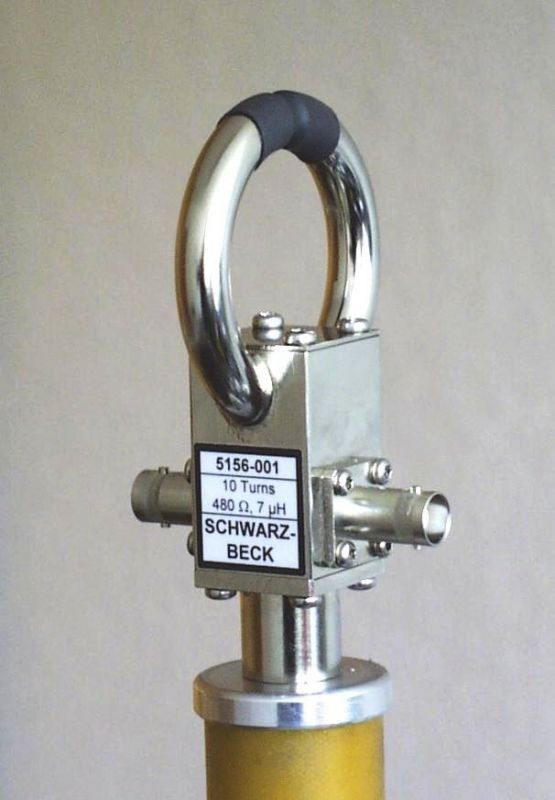

  • Schwarzbeck HFRA5156 circular transmitting loop antenna



HFRA 5156



Runder, geschirmter Senderahmen

Durchmesser 50 mm

0-5 MHz

2W

10 Windungen



Datenblatt HFRA 5156

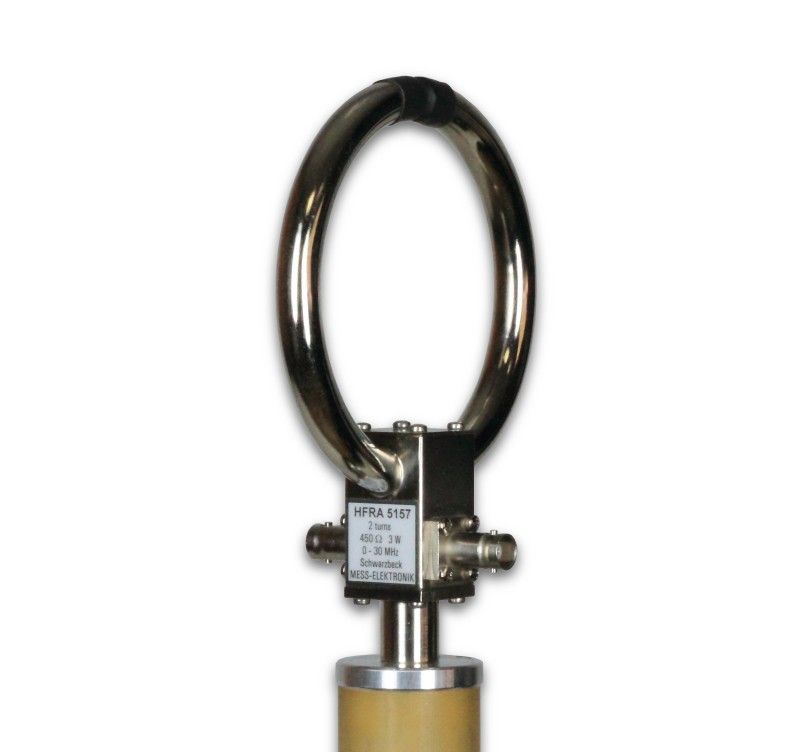

  • HFRA 5157



HFRA 5157



Runder, geschirmter Senderahmen

Durchmesser 100 mm

0-20 (30) MHz

5 W

2 Windungen



Datenblatt HFRA 5157







HFRA 5158



Runder, geschirmter Senderahmen

Durchmesser 180 mm

0-2 MHz

5W

10 Windungen

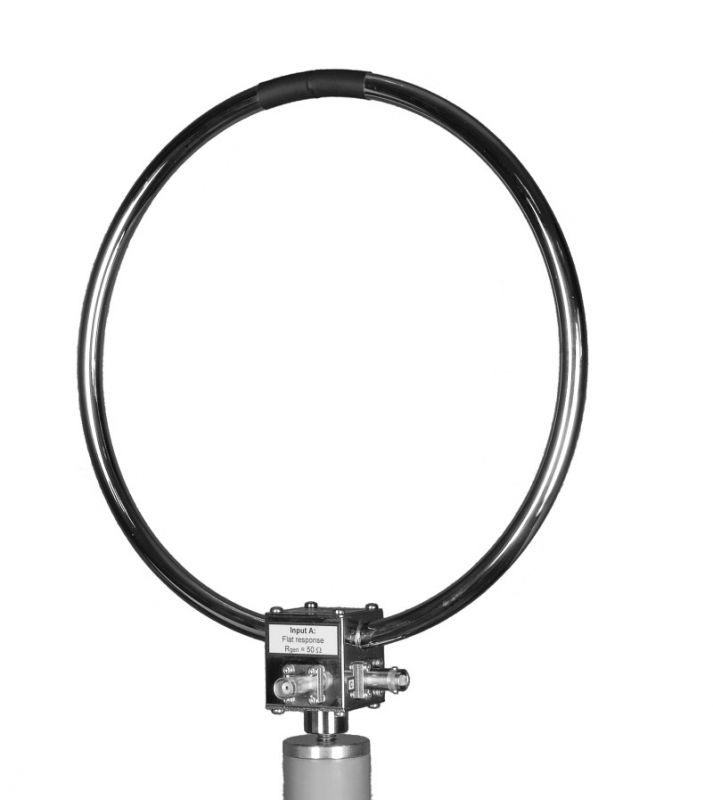

  • HFRA 5159



HFRA 5159



Runder, geschirmter Senderahmen

Durchmesser 250 mm

0-400 kHz

5 W



Datenblatt HFRA 5159








NEU



  • HFRA 5164


HFRA 5164



Runder, geschirmter Senderahmen

Durchmesser 100 mm

0.01 - 120 MHz

3 Windungen



Datenblatt HFRA 5164



Empfohlenes Zubehör:

NFCN 1356 - Kompensationsnetzwerk für die Feldspule HFRA 5164






HFRA 5170



Kalibrierrahmen

3 W

Durchmesser 100 mm

0-30 MHz

1 Wdg.

250 Ohm



Datenblatt HFRA 5170
