CDNE für Emissions-Messungen an Leuchten gem. EN 55015


  • Schwarzbeck CDNE M2 30 MHz - 300 MHz Coupling - Decoupling Network

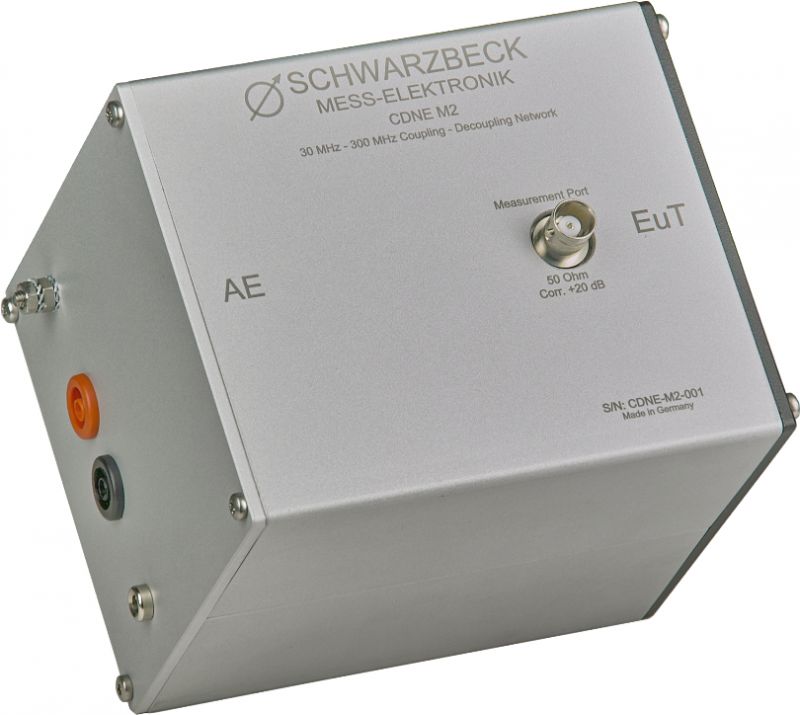

CDNE M2



CDNE mit engem Toleranzbereich für CISPR 15-Emissionsmessungen

mit 2 Hauptleitungen,

kann auch als CDNE AF2 verwendet werden.



pdficon small Datenblatt CDNE M2





  • Schwarzbeck CA CDNE M2 Part A

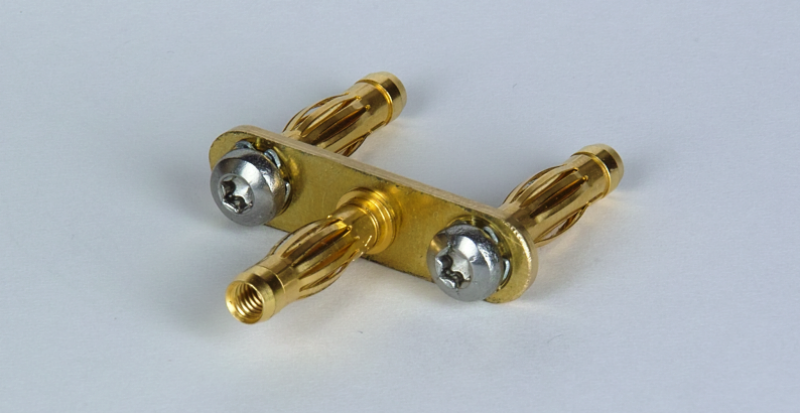

CA CDNE M2 Part A



Bestandteil A des Kalibrier- bzw. Kurzschlussadapters für CDNE M2






  • Schwarzbeck CA CDNE Part B

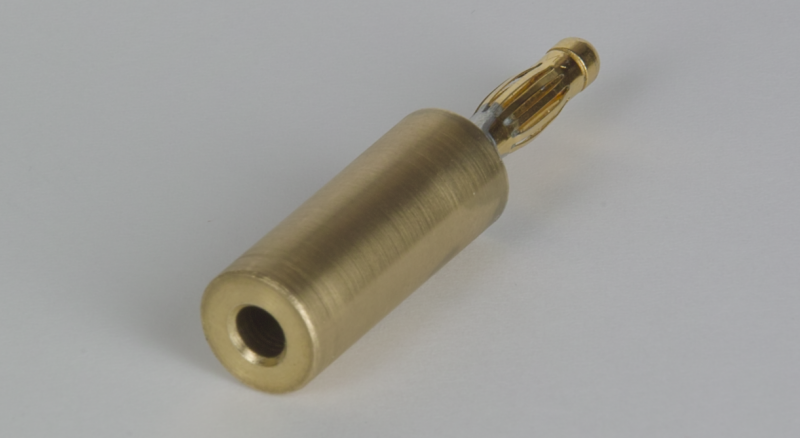

CA CDNE Part B



Bestandteil B des Kalibrier- bzw. Kurzschlussadapters für CDNE M2 oder M3.






  • SR100-6W B

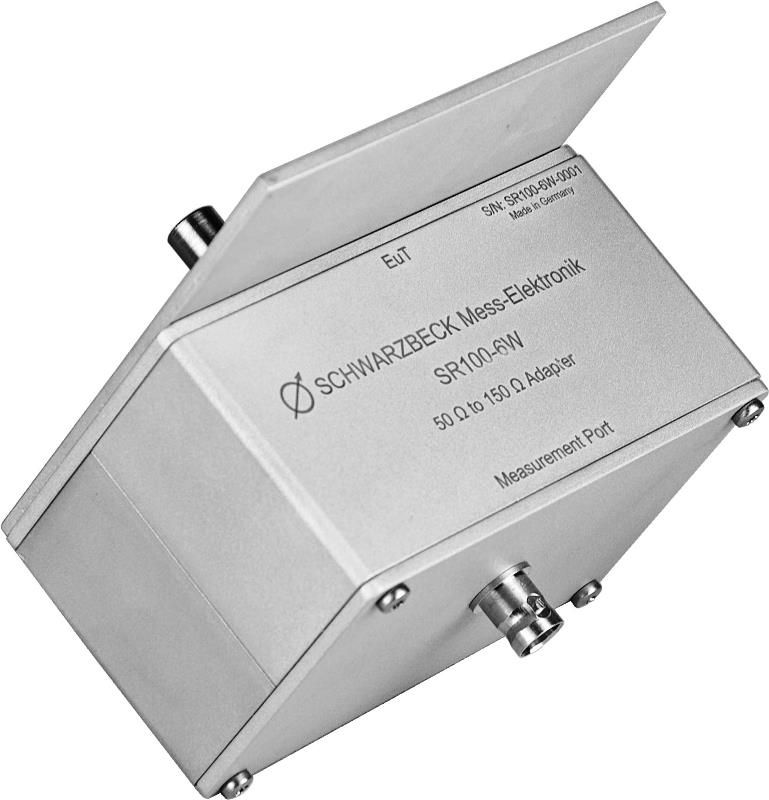

SR100-6W B



Der SR100-6W B ist ein Adapter für die Kalibrierung eines CDN (z.B. ISN S1, ISN S8) oder CDNE. Er realisiert die Anpassung eines 50 Ω Messports auf einen Systemwiderstand von 150 Ω.

Zwischen dem Innenleiter der N-Buchse und der 4 mm Bananenbuchse ist ein induktionsarmer 100 Ω Widerstand geschaltet. Der Aufbau entspricht der EN 61000‑4-6 Abbildung 7d, welcher auch bei vielen anderen Normen angewandt wird.



Frequenzbereich:

 DC ... 500 MHz

Max. Leistung:

 6 W

Serienwiederstand:

 100 Ω

Ausgang:

 4 mm Buchse

Einfügedämpfung von
2xSR100-6W B
in Reihenschaltung:

 9.5 dB +/- 0.5 dB

Eingangsbuchse:

 N 50

Gewicht:

 250 g

Abmessungen B x H x T:

 100 mm x 100 mm x 120 mm

Referenzplatte:

 100 mm x 100 mm x 3 mm

Massekontaktierung:

 Gehäuseboden



Normativer Bezug:

 EN 61000-4-6
 EN 55015
 CISPR 15
 CISPR 16-1-x
 CISPR 16-2-x



pdficon small Datenblatt SR100-6W B





  • Schwarzbeck CDNE M3 - 30 MHz - 300 MHz Coupling - Decoupling Network

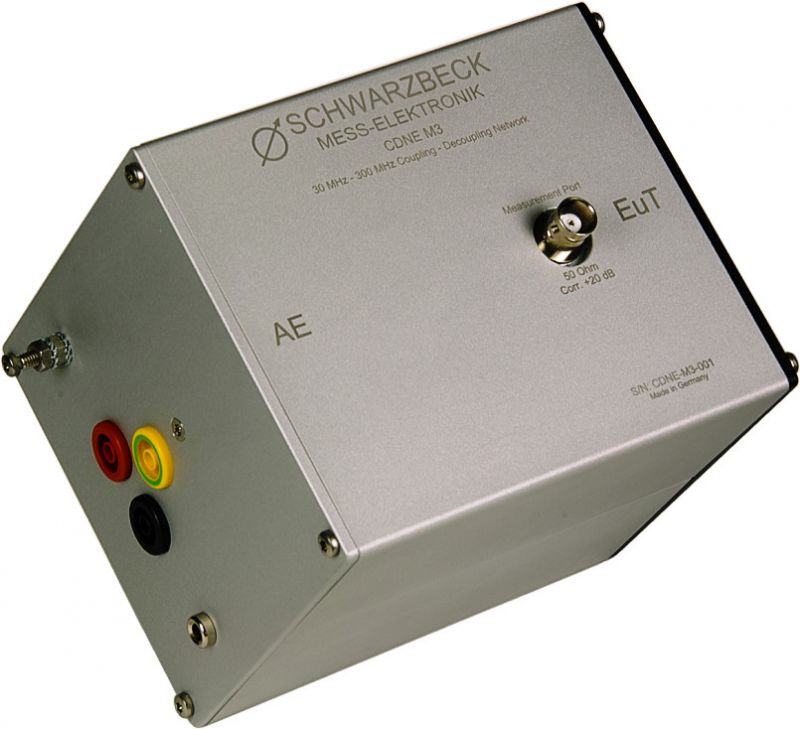

CDNE M3



CDNE mit engem Toleranzbereich

für CISPR 15 Emissionsmessungen mit 3 Netzleitungen.



pdficon small Datenblatt CDNE M3





  • Schwarzbeck CA CDNE M3 Part A

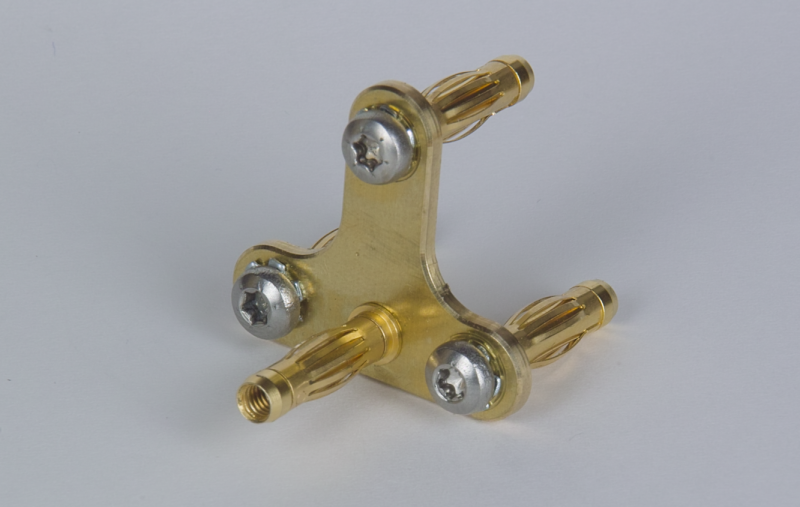

CA CDNE M3 Part A



Teil A des Kalibrier- bzw. Kurzschlussadapters für CDNE M3
