Symmetrierübertrager und Baluns

 NEU

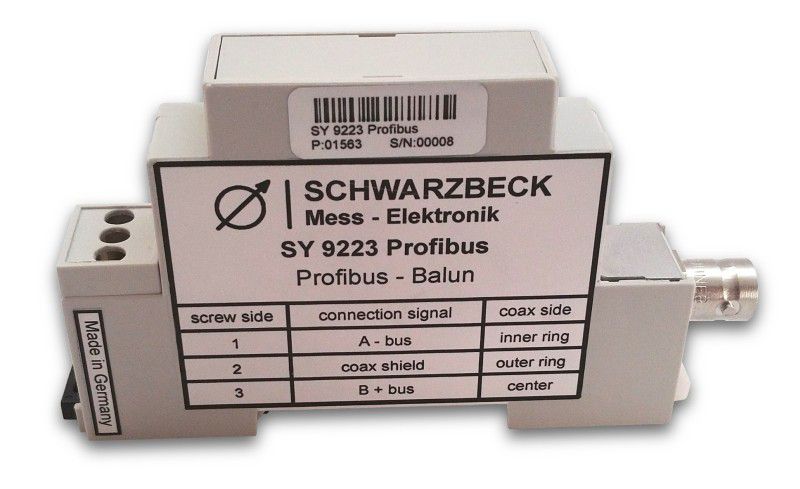

  • SY9223_Profibus



SY 9223 Profibus



Der SY 9223 Profibus ist ein Balun zur Adaptierung eines symmetrischen Signals auf eine koaxiale Leitung. Normalerweise werden zur Übertragung von Signalen über den Profibus verdrillte Leitungen mit einer Impedanz von etwa 120 Ω verwendet. Um eine bereits vorhandene triaxiale Verkabelung verwenden zu können wird der Balun SY 9223 Profibus eingesetzt.





Frequenzbereich:  DC -> 20 MHz
Nominelle Impedanz:  120 Ω -> 50 Ω
Spannungsfestigkeit zwischen den Adern:  ≥100 V
Max. Strombelastbarkeit je Ader:  500 mA
Koaxial Anschluss:  BNT-50-0-1
Symmetrischer Anschluss:  Schraubklemme
Gehäusematerial:  Polykarbonat
Gehäuseabmessungen:  17.5 x 58 x 90 mm
Befestigung:  DIN Tragschiene 35 mm
Gewicht:  53 g



pdficon small Datenblatt SY 9223 Profibus







  • Balun_SY9223-7637-4

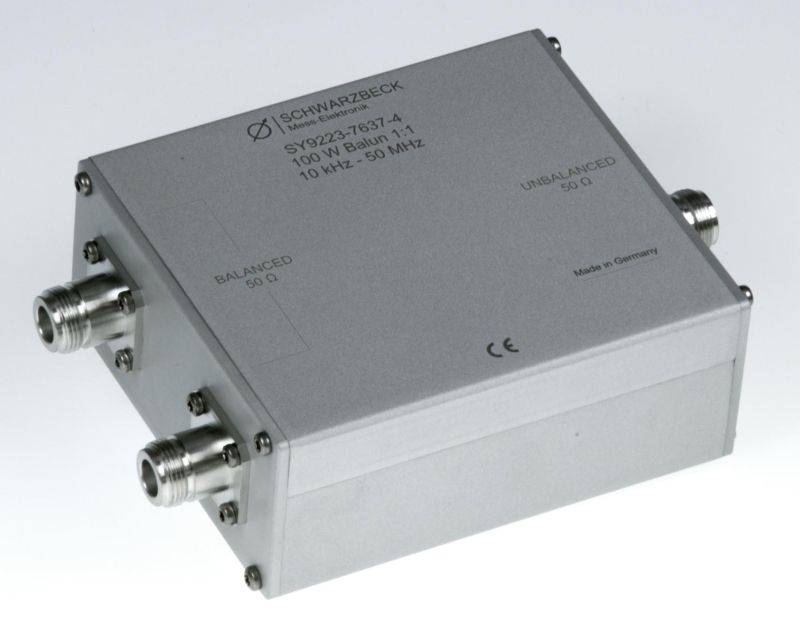

SY 9223-7637-4



Der SY 9223-7637-4 ist ein Symmetrieübertrager engl. Balun (balanced-to-unbalanced transformer). Er wandelt ein unsymmetrisches HF-Signal in ein symmetrisches Signal um. Dabei tritt keine Impedanztransformation auf. Die Betriebsrichtung ist beliebig. Hervorzuhebende Eigenschaften sind geringe Einfügeverluste, eine hohe Bandbreite und hohe übertragbare Leistung.





Frequenzbereich, nominell:  100 kHz ... 30 MHz
Nutzbarer Frequenzbereich:  9 kHz ... 50 MHz
Impedanz:  50 Ω nominell
Dauerleistung:  100 W
Impedanzverhältnis:  1:1
Rückflussdämpfung:  >20 dB @ 30 Mhz
Betriebsspannung:  750 Vrms @ 60 Hz
Einfügedämpfung:  <0.2 dB
Amplituden Unsymmetrie:  <0.5 dB
Gleichtaktunterdrückung:  >40 dB @ 1 MHz
Anschluss symmetrisch:  4 mm Sicherheitslaborbuchsen
Anschluss unsymmetrisch:  N-Buchse, 50 Ω
Länge:  140 mm
Breite:  105 mm
Höhe:  50 mm
Gewicht:  ca. 0.5 kg



pdficon small Datenblatt SY9223-7637-4





  • SY9223-100

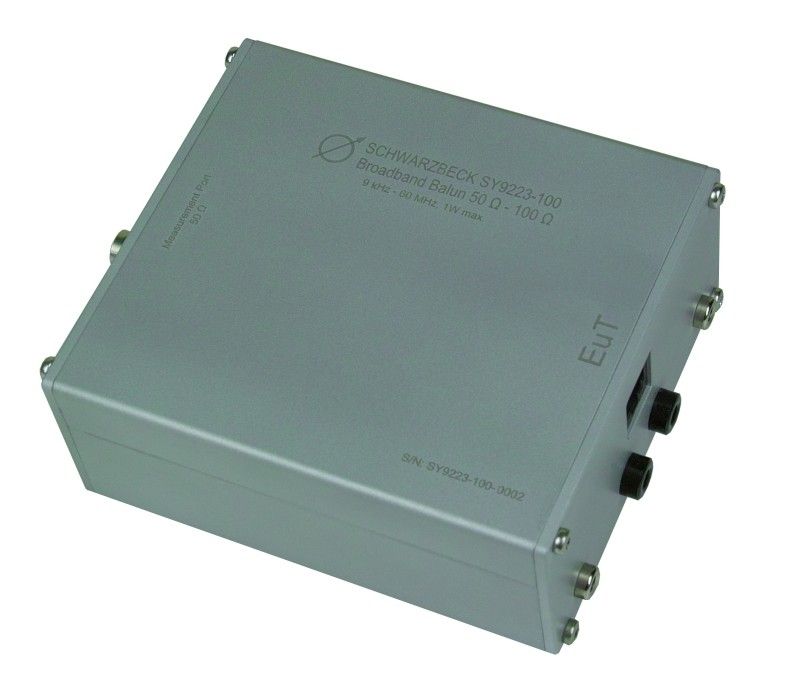

 SY 9223-100



Übertrager unsymmetrisch 50 Ohm zu symmetrisch 100 Ohm

Eingangsimpedanz: 50 Ohm unsymmetisch

Eingangs-Anschluss: BNC

Ausgangsimpedanz: 100 Ohm symmetrisch

Ausgangs-Anschlüsse: RJ45 Pin 4+5 und 4 mm Bananenbuchsen

Frequenzbereich: 9 kHz - 60 MHz



pdficon small Datenblatt SY9223-100




  • SY9223-120B

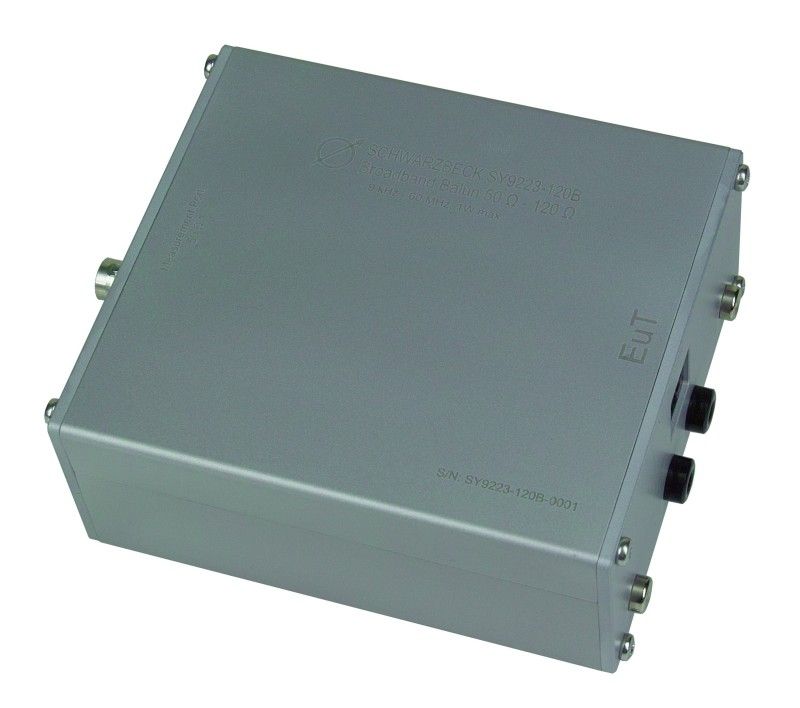

 SY 9223-120B



Übertrager unsymmetrisch 50 Ohm zu symmetrisch 120 Ohm

Eingangsimpedanz: 50 Ohm unsymmetisch

Eingangs-Anschluss: BNC

Ausgangsimpedanz: 120 Ohm symmetrisch

Ausgangs-Anschlüsse: RJ45 Pin 4+5 und 4 mm Bananenbuchsen

Frequenzbereich: 9 kHz - 60 MHz



pdficon small Datenblatt SY9223-120B





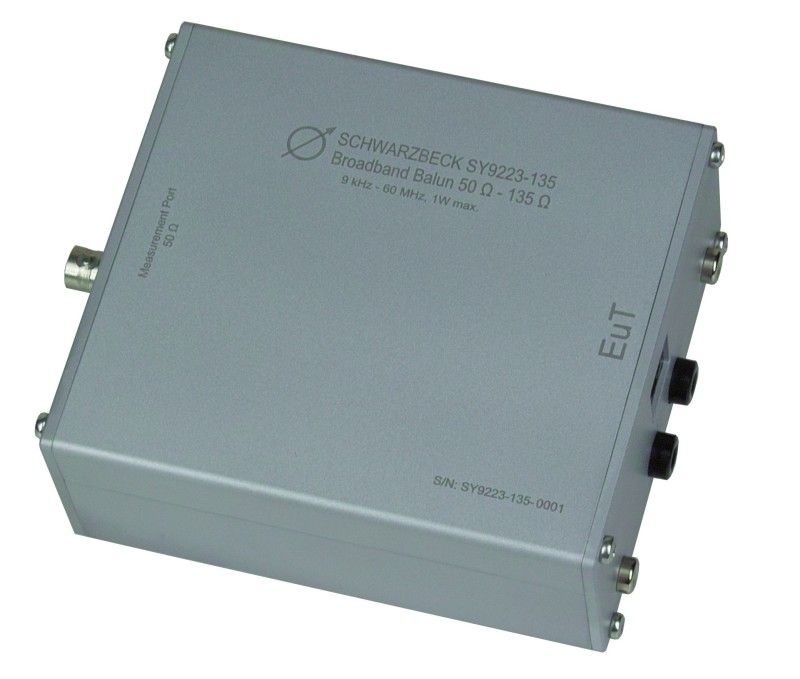

  • SY9223-135



SY 9223-135



Übertrager unsymmetrisch 50 Ohm zu symmetrisch 120 Ohm

Eingangsimpedanz: 50 Ohm unsymmetisch

Eingangs-Anschluss: BNC

Ausgangsimpedanz: 120 Ohm symmetrisch

Ausgangs-Anschlüsse: RJ45 Pin 4+5 und 4 mm Bananenbuchsen

Frequenzbereich: 9 kHz - 60 MHz



pdficon small Datenblatt SY9223-135





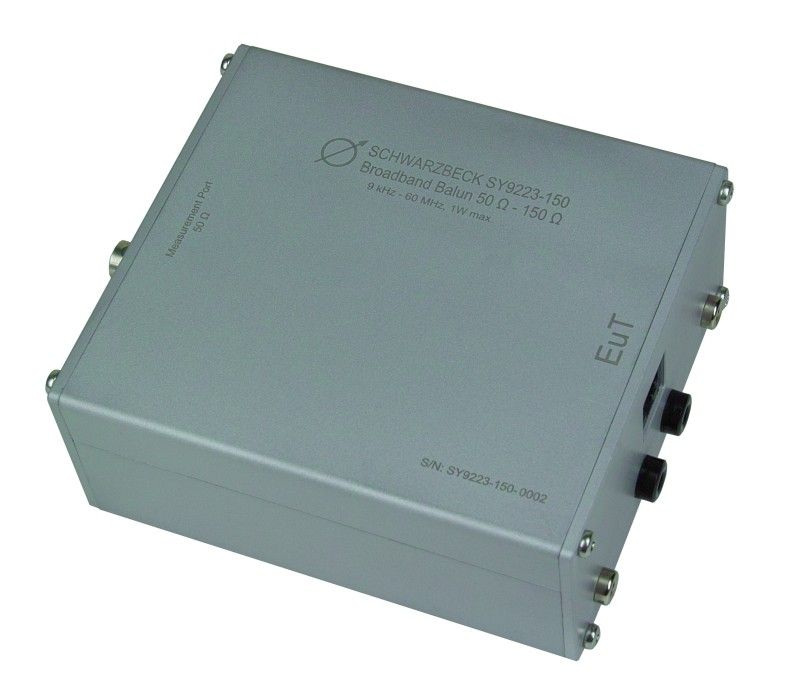

  • SY9223-150



SY 9223-150



Übertrager unsymmetrisch 50 Ohm zu symmetrisch 120 Ohm

Eingangsimpedanz: 50 Ohm unsymmetisch

Eingangs-Anschluss: BNC

Ausgangsimpedanz: 120 Ohm symmetrisch

Ausgangs-Anschlüsse: RJ45 Pin 4+5 und 4 mm Bananenbuchsen

Frequenzbereich: 9 kHz - 60 MHz



pdficon small Datenblatt SY9223-150




  • Schwarzbeck SY 9501

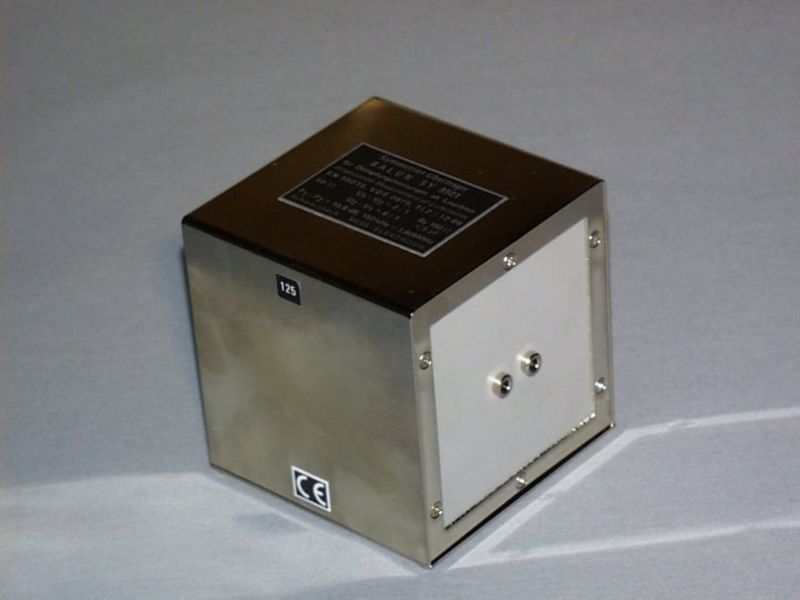

SY 9501



Übertrager unsymmetrisch 50 Ohm zu symmetrisch 150 Ohm

CISPR 15

EN 55015

[Foto]



pdficon small Datenblatt SY 9501




  • sy9223-17

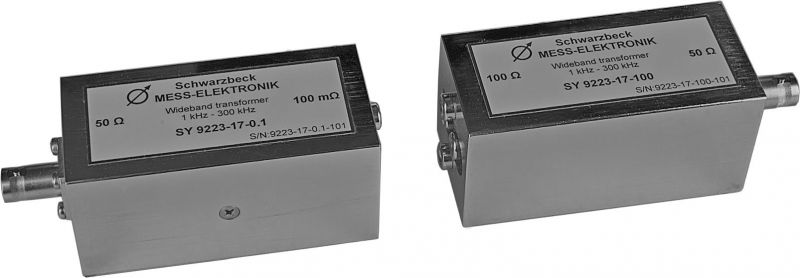

SY 9223-17-100



Breitband-Übertrager 1,4:1

bzw. 100 Ohm : 50 Ohm

gem. CISPR 17 für Filtermessungen.

100 Ohm Seite Bananenbuchsen,

50 Ohm-Seite BNC-Buchse.



pdficon small Datenblatt SY 9223-17-100






  • sy9223-17



SY 9223-17-0.1



Breitband-Übertrager 22:1

bzw. 50 Ohm : 0,1 Ohm

gem. CISPR 17 für Filtermessungen.

50 Ohm-Seite BNC-Buchse

0,1 Ohm Seite Bananenbuchsen.



pdficon small Datenblatt SY 9223-17-0.1

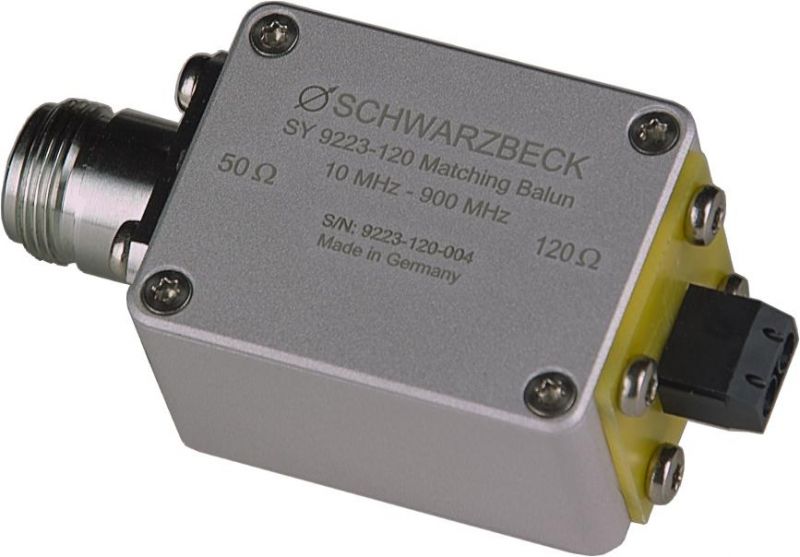

  • Schwarzbeck SY9223-120 Matching Balum


SY 9223-120



Balun für Transmissionsmessungen

nach IEC 61643-21

50 Ohm N-Buchse auf 120 Ohm symmetrisch

(Schraubklemmen)



pdficon small Datenblatt SY 9223-120

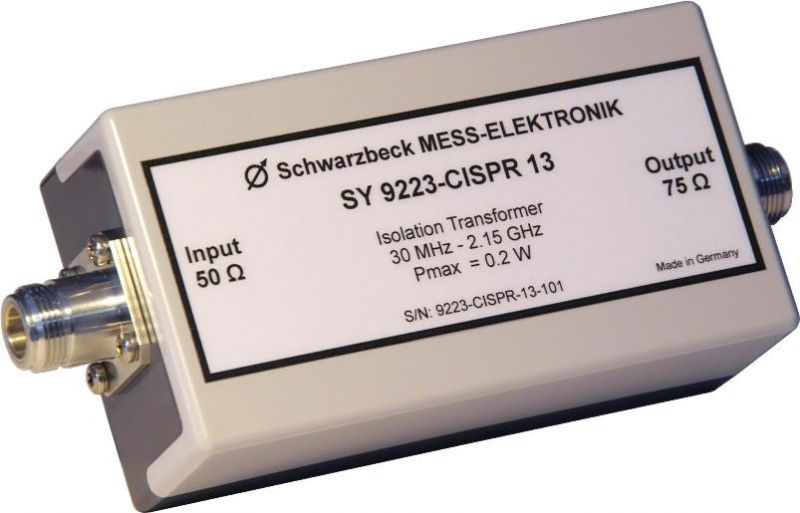

  • Schwarzbeck SY 9223-CISPR 13 Isolation Transformer



SY 9223-CISPR 13



Breitband-Trennübertrager

gem. CISPR 13 Abb. A.2

50 Ohm 75 Ohm.



pdficon small Datenblatt SY 9223-CISPR 13




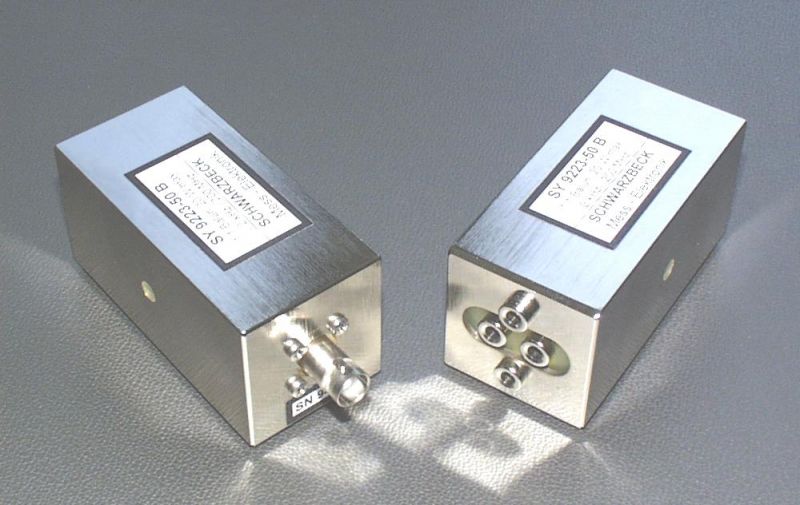

  • Schwarzbeck SY 9223-PLC



SY 9223-PLC



1:1 PLC Übertrager

EN 50065-2-1 2003 + A1:2005

für Störfestigkeit gegen schmalbandige Störspannungen.

3 kHz bis 30 MHz

BNC sowie 4 mm Bananenbuchsen



pdficon small Datenblatt SY 9223-PLC
